Mise en œuvre et raccordement

 Le TPC N est destiné à être enterré. Les systèmes de conduits doivent avoir une résistance à l'écrasement minimale de 450 Newton.

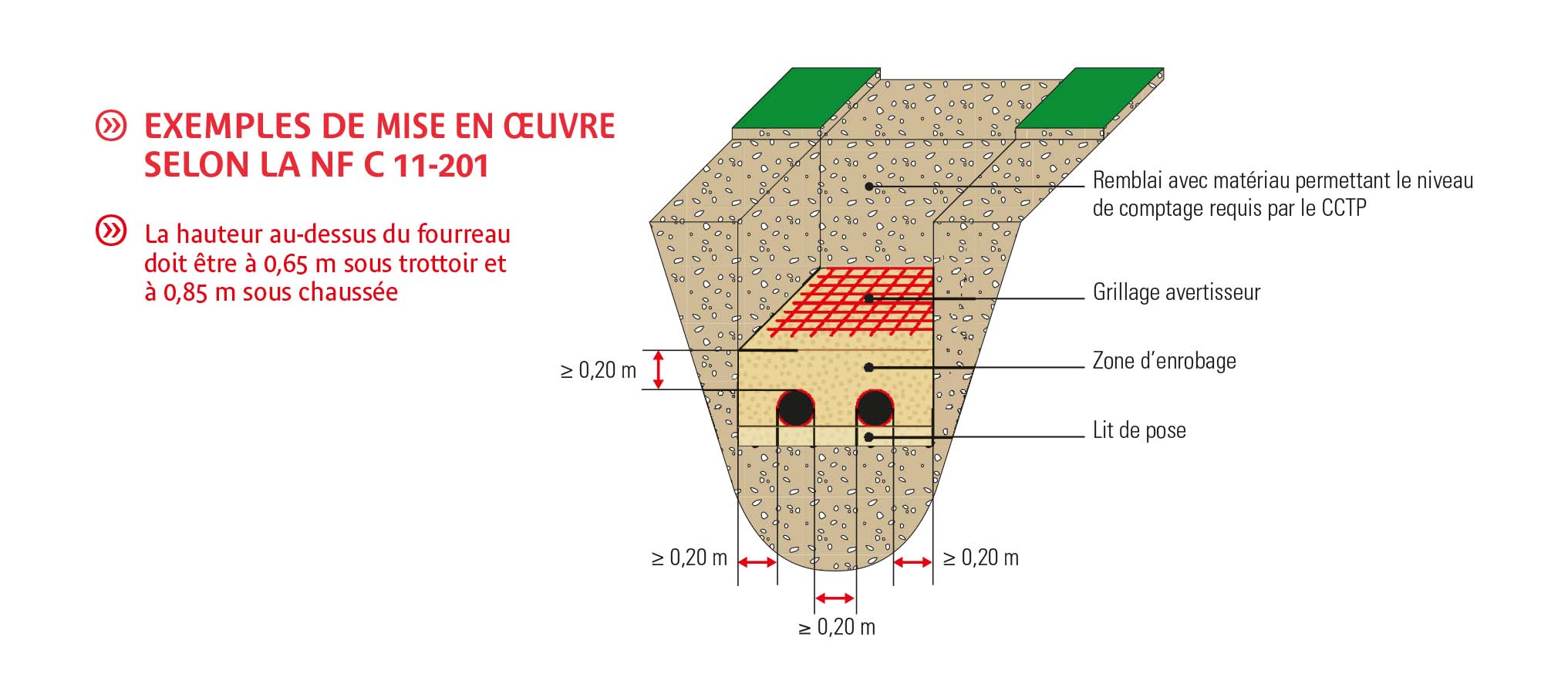

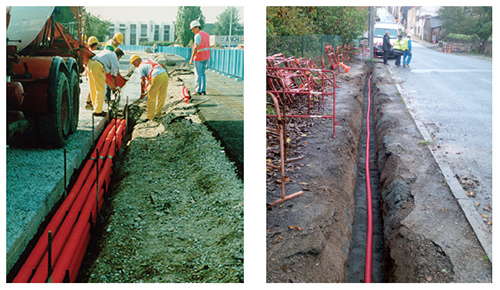

Exemples de mise en œuvre selon la NF C 11-201

1 - Le fond de fouille doit être propre, débarrassé de ses gros éléments, purgé des éventuelles lentilles de matériau mou, sans pierre ni point dur, dressé et nivelé.

2 - Le fourreau doit être mis en œuvre sur un lit de pose conforme, notamment, aux prescriptions de la norme NF P 98-331.

3 - Les fourreaux doivent être disposés de façon rectiligne avec un espace minimum de 0,20 m entre deux fourreaux (espace mesuré horizontalement ou verticalement) d’une part et entre le fourreau et la paroi de la tranchée d’autre part. Une telle distance permet la mise en œuvre correcte d’un matériau d’assise et d’enrobage autour des fourreaux. Cette mise en œuvre correcte du matériau d’enrobage autour du fourreau contribue à sa stabilité mécanique.

4 - En cas de changement de direction les rayons de courbure du fourreau après pose ne doivent pas être inférieurs à 20 fois le diamètre extérieur du câble pour permettre le tirage de celui-ci.

5 - Après la pose du fourreau, les recouvrir de 0,20 m de terre ou de grave débarrassée de grosses pierres. 12

6 - Dans la zone d’enrobage, la dimension maximale des matériaux doit être conforme aux prescriptions de la norme NF P 98- 331 et ne peut dépasser 22 mm.

7 - Poser un dispositif avertisseur de la même couleur que le fourreau à 0,20 m au dessus du fourreau. Le grillage avertisseur prévient de la présence d’un ouvrage enterré et permet d’identifier la nature de l’ouvrage.

8 - L’utilisation du tire-fil des couronnes est exclusivement réservée à l’aiguillage du fourreau. Le câble électrique est ensuite tiré par l’aiguille.

9 - La tranchée doit être remblayée selon les règles de la NF P 98-331

 Le TPC N ou le fourreau annelé peuvent être apparents sur une longueur au plus égale à 11cm (selon UTE C 15-520) sauf dans les locaux présentant des risques d'incendie ou d'explosion, où ce conduit doit être arasé.

> Mettre en œuvre dans une fouille propre.

> Respecter les consignes :

• Coupe d'équerre avec outil adapté,
• S’assurer que le tube n’a pas été altéré par la coupe (couche interne et couche externe annelée)
• Vérifier la propreté des éléments raccordés.
• Maintenir les fourreaux alignés
